温度控制阀

自力式温度控制阀

ZW..系列



简介:
    自力式温度控制阀不需外界能源而进行温度自动调节。它适用于蒸汽、热水、热油等为介质的各种换热工况。 广泛应用于供暖、空调、生活热水中的温度自动调节,以及特殊工况的温度自动控制,如化工、纺织、制药等生产工程。

原理:
    自力式温度控制阀是利用液体热胀冷缩原理,靠感温包内液体体积变化产生的压力来调节阀门开度,以达到控制热源介 质流量的目的,最终控制被加热介质的温度。

自力式温度控制阀

优势:
自力式温度控制阀无需外部电源;造价低;安装简便快捷;操作维护简单。

备注:

自力式三通温控阀需特殊定做,如有需要请注明介质压力及温度、用于混流阀还是分流阀、供水安装还是回水安装。

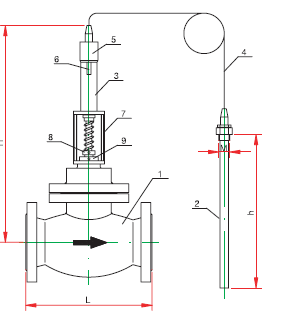

自力式温度控制阀本体图

自力式温度控制阀本体图

1. 阀体
2. 感温探头
3. 执行器总成
4. 毛细管
5. 调温旋钮
6. 指示标牌
7. 隔热架
8. 钟罩压塞
9. 联接螺母

技术参数



球铁阀体

PN(耐压)等级:PN16
阀门流量特性:线性
泄漏率:Kvs值的0 ... 0.5 %
允许工作压力:1600 Kpa
工作温度:-25…+180℃(300℃ 无压)
连接:法兰
材质
阀体:球墨铸铁
阀座、阀塞、阀杆:不锈钢

感温探头:不锈钢

毛细管长度:4m



铸钢阀体

PN(耐压)等级:PN25
阀门流量特性:线性
泄漏率:Kvs值的0 ... 0.5 %
允许工作压力:2500 Kpa
工作温度: -25…+350℃
连接:法兰
材质
阀体:碳钢
阀座、阀塞、阀杆:不锈钢

感温探头:不锈钢

毛细管长度:4m
