西门子控制器

适用于暖通空调系统的通用控制器

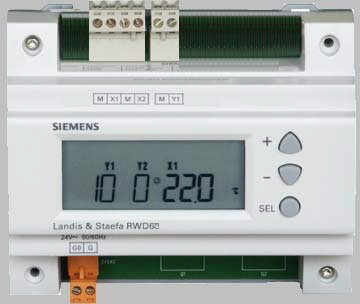

产品名称:RWD60就地通用控制器
产品编号:113227-687
产品型号:RWD60
更新时间:2011.06.15
出品单位:德国西门子

rwd60

通用控制器RWD60
用于暖通空调与制冷系统的舒适度控制
带 P 或 PI 响应的独立电子通用控制器
工作电压为 AC 24 V
控制应用可以通过应用编号进行选择
可以选择有源输入范围
输出范围的限值和方向可以自由分配
2个通用输入端子,用于连接 Ni 1000、Pt 1000 温度传感器和 DC 0…10 V 信号
可以将单位设定为 °C、°F、%,或者不指定单位
1个 DC 0…10 V 调节信号输出,正作用或反作用
可以使用控制器上的操作按钮输入或更改所有数据,无需其他工具

用途:
RWD60 通用控制器旨在供舒适度控制设备中的暖通空调和制冷系统使用。该控制器可以安装于控制柜中,或者借助 ARG62.21/ARG62.22 外壳,安装于风管内、墙壁上和机房中。
RWD60 控制器是具备双输出功能的 RWD62 控制器的简化版本,包括了 RWD62控制器的所有特性和功能,但是价格更具竞争性。RWD60 面向广阔的单回路、单输出市场。

功能概览:
控制器
RWD60,具备 1 个用于正作用或反作用的 DC 0…10 V 输出端子。可调节参数,包括比例带和积分操作时间。
可选的辅助功能
RWD60用于下列功能之一的通用输入端子 X2:
PI 限制器功能(绝对和相对)
远程设定值功能
串级控制功能
设定值补偿
冬季/夏季运行模式
最高优先级

软件工具:
RWD62 控制器配备一款软件工具,以供控制器应用选择和参数调整。对于 RWD60控制器,该功能不适用。

控制器类型:
RWD60 是一款独立的通用控制器,可以执行主要控制功能和辅助控制功能。利用控制器操作按钮来输入相应配置并设定参数,即可定义各个模式。

主要功能:(请参照随机说明书)
安装须知:(请参照随机说明书)
调试注意事项:
RWD60 控制器附有调试手册。
请在调试过程中注意以下条件和限制:
必须使用标准应用,针对设备特定操作对控制器进行配置。
可以根据需要,对设备进行特定的微调(请参考调试手册)。
请确保控制器和其他设备连接 AC 24 V 的电源。
如果发生电源故障,将自动保存所输入的数值和设置。

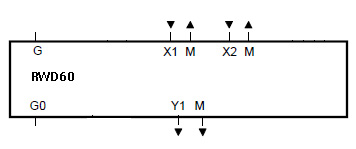

RWD60内部接线图:
RWD60内部接线图
G、G0 AC 24 V 电源( SELV AC24V 电源)
M接地端子 G0,用于数字输入、通用输入和模拟输出
X1信号输入(主输入 LSNi1000、Pt1000 和 DC 0…10V)
X2信号输入(辅助输入 LSNi1000、Pt 1000、DC 0…10V 和 0…1000Ω或 DC 0…10V 远程设定值)
Y1模拟输出
