中小型集中监控系统(二)

西门子Mini SCADA系统全面的解决方案
1、上位监控系统解决方案
① 采用西门子Synco View上位组态监控软件,对冷冻机房进行上位监控,详见上节方案介绍。
② 同时对空气处理机、新风机组等末端设备进行上位监控。

2、自动控制解决方案举例
(1 )冷冻机房


◆ 根据工艺要求,详见本章上节“西门子冷冻机房SYNCO控制系统全面解决方案”。
◆ 与空调系统其他空气处理设备并行,上传至中央监控室。

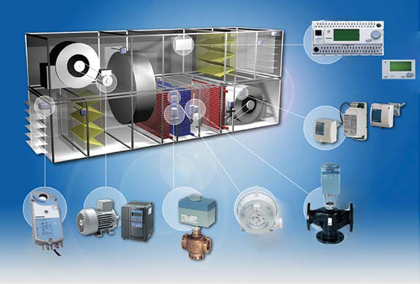

(2 )组合式空调/新风机组



◆ 按时间、日期、节假日或上位机指令自动控制机组启停。
◆ 顺序开机,开机自检,故障报警,互锁保护。
◆ 控制送风/回风温度恒定。
◆ 根据室外温度或太阳照度进行补偿控制,节能运行。
◆ 最大限度利用回风,节能运行。
◆ 根据空气质量控制新风量、排风量。
◆ 送、回、排风比例连锁控制。

◆ 过度季节全新风运行。
◆ 全新风风阀控制,先开风阀后开机组,反之亦然。
◆ 超驰控制,防止大空间房间造成的温度滞后。
◆ 冬夏自动转换,全天候无人值守。
◆ 防冻保护连锁,报警并作出序列连锁处理。
◆ 辅助加热控制。
◆ 风压差控制,正压分散排风,负压集中排风。
◆ 风速控制、风量控制、变风量控制。
◆ 工艺气流组织控制。
◆ 变频风机控制,节能运行。
◆ 湿膜加湿、喷淋加湿、电极加湿、蒸汽加湿控制。
◆ 冷凝除湿控制。
◆ 压差阻塞报警控制,舒适、卫生。
◆ 杀菌消毒控制,卫生、健康。
◆ 通讯上传,远程控制。



(3)送/排风机控制:
◆ 根据房间空气质量,自动启停送/排风机。
◆ 根据房间空气湿度,自动启停送/排风机。
◆ 根据时间/时间段、日期、节假日时间编程控制启停。
(4)风机盘管:
◆ 根据房间温度与设定温度比较,调节水阀打开或关闭。
◆ 设置3速风机,根据房间温度及面板操作要求,自动启停切换。
◆ 设置3速风机,根据实际温度与设定温度差值,自动调速启停。
(5)照明
◆ 根据时间或光线照度,控制门厅回廊、草坪、广场照明开关。
◆ 根据时间、日期、节假日,控制景观、装饰、背景灯具开关。
◆ 根据时间、日期、节假日,控制招牌、广告宣传投影屏启停。
(6)其他
◆ 根据时间/气侯温度,控制喷泉、绿化灌溉系统开关。
◆ 根据时间/时间段控制背景音乐,公共广播系统使用。
◆ 根据时间/时间段控制音乐喷泉、音乐镭射系统工作。
◆ 根据时间/时间段控制旗帜升降、人工瀑布设备启停。
