西门子楼宇自控系统（APOGEE系统）组成
APOGEE系统以灵活的控制器、强大的管理工具和广泛的兼容性，以及丰富的现场仪表执行器为楼宇的运作管理提供了伸缩自如、功能健壮和牢固稳定的基础。
（一）管理层（MLN）
1.中央工作站
中央工作站系统由PC主机、彩色液晶显示器及打印机组成，是BAS（Building Automation System）系统的核心，它直接可以和以太网相连。整个大厦内所受监控的机电设备都在这里进行集中管理和显示，内装中／英文Insight工作软件，提供给操作人员下拉式菜单、人机对话、动态显示图形，为用户提供一个非常好的、简单易学的界面。操作者无需专业软件知识，即可通过鼠标和键盘操作管理整个控制系统。
??2.操作系统
APOGEE操作系统为楼宇自控系统提供了强大的工作平台，通过系统程序操作员可以在楼宇自控系统内进行各项资料的存取及监控。拥有键盘、鼠标常规操作，图形文字显示、密码保护等。

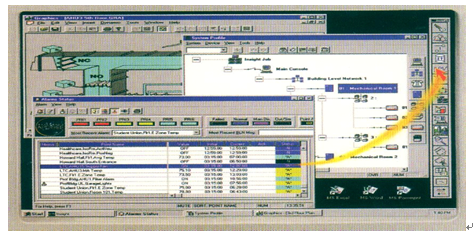

3. Insight监控软件
西门子公司提供的所有软件均支持本方案所阐明的操作及监控系统。这些软件可在每个现场控制器中运行，而不仅限于最高级的计算机工作方式。其核心功能为软件控制、报警管理两方面。
(二)自控层（FLN）
1 直接数字控制(DDC)
DDC是用于监视和控制系统中有关机电设备的控制器，它是一个完整的控制器，它包含软硬件，能完成独立运行，不受到网络或其他控制器故障的影响。同时，当外电断电时，DDC的后备电池可保证RAM中数据在60天不丢失。
2 简单来说，DDC具备以下功能：
（1）程序存储与执行
(2)定时启停、自适应启／停设备
(3)自动幅度控制、需求量预测控制
(4)事件自动控制、扫描程序控制与警报处理
(5)趋势记录、全面通信能力
（三）现场层（FLN）
- 传感器仪表：由室内、室外、风管/水管的温度、湿度、压力、压差；水流开关、冷凝开关、防冻开关；风速、太阳照度、空气质量；水箱、集水坑液位等组成。
- 计量类仪表：冷/热表、水表、电表等。
- 执行类设备：温度调节阀、压差平衡阀、加湿除湿设备、补水电磁阀、泄压电磁阀、风阀及执行器、泵与风机及变频器等。
系统运行时，通过网络进行系统中相关数据及命令的传送。
管理级向自控级发送组态信息及控制命令并接收由现场控制级上报的数据和报警信息；
自控级则根据管理级的命令设置仪表并读取数据向管理调度中心发送；
现场级测量相关物理量上传至自控级控制器，并接受和执行控制器发出或转达的管理层指令。
通过上述设备的协调工作，最终实现全网安全、稳定、高效的运行。
|
