压力控制方案详解



1、电动减压阀是西门子比例积分调节阀在压力控制领域的典型应用。
2、温控阀的工作原理:

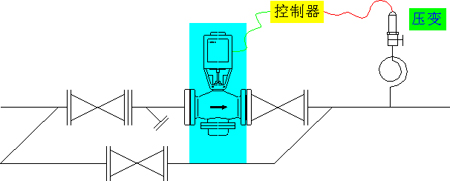

3、温控阀的基本组成: 如图示:

4、SIEMENS电动减压阀的产品优势:

-电动无级调节,二次压力稳定,控制精度高。
-操作简便,只需通过控制器修改二次压力设定。
-运行平稳,使用寿命长。

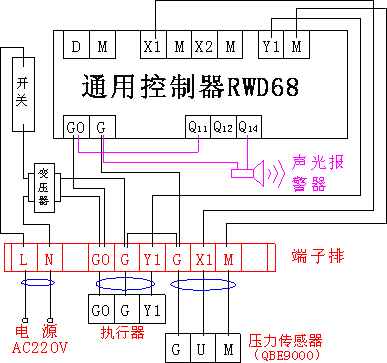

  1. 传感器与控制器接线:
    1. QBE9000接线
      1. 打开QBE9000传感器后盖(缩紧螺母)。
      2. 从缩紧螺母孔处将信号线穿入。
      3. 将G端子与控制器G端子相连,将U端子与控制器X1端子相连,。
      4. 将M端子与控制器上任一M端相连。
      5. 检查端子是否有松脱,接线头是否有短接。
      6. 将缩紧螺母拧紧。

注意:应防止凝结水或湿汽沿接线进入接线盒。

  1. 控制器与执行器接线:
    1. 将执行器接线盖打开。
    2. 将执行器侧面敲落孔打开,将线引入线盒。
    3. 将执行器端子G0与控制器端子G0相接,端子G与控制器G相接,端子Y与控制器输出信号Y1相接。
    4. 将盖板恢复,并确认盖板周边密闭。

警告:

    1. 去掉敲落孔盖板及接线时,切勿将线路板划伤!
    2. 落孔处建议安装紧线箍或采取其它密封措施,避免凝水沿接线进入执行器,或湿气进入,将线路板烧坏!
    3. 盖板必须盖严,周边不能进湿气,否则将导致执行器损坏!!

      危险:切不可带电操作,否则有触电导致设备损坏或人身伤亡的危险!
      警告:请严格按随机所附接线图等资料接线!
    4. 注意:
      (1)连接线建议选择三芯屏蔽信号线,直径≥0.75mm2。
      (2)长度≦30m,若距离加长,建议屏蔽信号线加粗。
    1. 屏蔽信号线应尽量远离动力电缆及有信号干扰的电机等设备。
    2. 屏蔽信号线不可与动力电缆平行敷设。

注意:接线端子处防止短接。

  1. 电源供电接线:
    1. 用测电笔检查电源线是否带电,严禁带电操作!
    2. 接电源线火线/零线(L/N线)分别与电控箱L/N端子连接。
    3. 将变压器输出(AC 24V)接入控制器端子G/G0。若用户使用我公司提供的电控箱,则此线已接好。

注意:任何不按本手册要求的安装和造成的损坏,SIEMENS公司将视为安装使用不当,若能修复,则需收取相应的成本费用。
