室外温度补偿控制方案详解



1、传统温控阀应用
说明:①自动恒定出口温度。
      ②不需人工调节进汽阀门开度,节省人力。
      ③所谓节能只是节省超温运行的能量浪费。

计算:
用汽量:Gq=cmΔt 用于暖气片采暖:Δt=95-70=25℃
(用于空调、地板采暖:Δt=60-50=10℃
用于洗澡、生活热水:Δt=60-10=50℃)

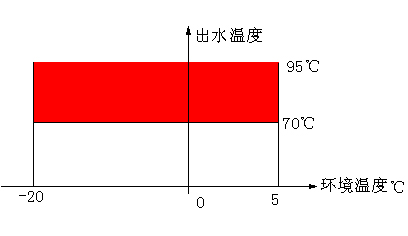

示意图:阴影部分为用热量



2、带室外温度补偿型应用
    原理:根据室外环境温度变化,自动调整出口温度,克服室外环境温度变化造成的室内温度波动,达到节能、舒适之目的。

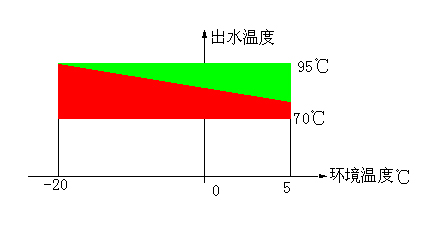

示意图:

例:(如图示) ①当室外温度为-20℃时,换热器出水温度95℃
    ②当室外温度为5℃时,换热器出水温度70℃
    ③由此,当室外温度为(-20+5)/2=-7.5℃时,换热器出水温度(95+70)/2 =82.5℃以避免出水95℃,造成室内温度过高、干燥、用户开窗散热。
    ④95℃、70℃、-20℃、5℃各点均可根据用户要求和系统运行况自行设定。
计算:
用汽量:Gq=cmΔt 用于暖气片采暖:Δt=(82.5-70)=12.5℃
(用于空调、地板采暖:Δt= 55-50 =5℃
用于洗涤、生活热水:节能约在2~5%之间不明显)

3、舒适性室外温度补偿:

原理:基本原理同2

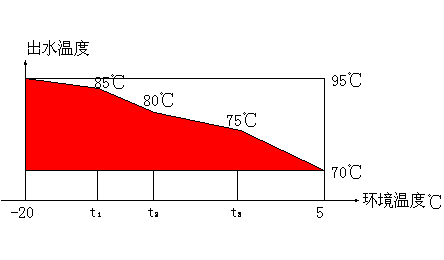

    但可根据建筑结构、人体对环境温度的敏感区域将采暖季节不同室外温度点进行分段补偿,更加舒适。t1 、t2、 t3可根据用户设定。



4、带时间型能源编辑功能方案

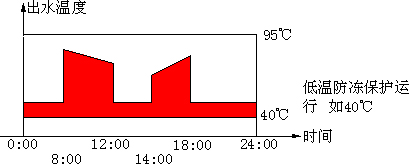

示意图:(办公)
用汽计算:每天仅运行时间:
上午 8:00~11:30
下午 14:00~17:30
中午 11:30~12:00依赖系统余热供暖。
下午 17:30~18:00依赖系统余热供暖。
全天供暖时间 :原来 : 8:00~18:00 十个小时
现在 :七个小时
节能 :7/10×100%=70%
住宅时段与之相反(此处暂不分析)



5、总体节能分析(按95/70℃采暖计算)



(1)不用温控阀:不节能,不省力,不安全,人为因素较多。
(2)用温控阀:不节能或微少节能
用热量:Q1= cmΔt=cm(95-25)=cm×25
(3)用室外温度补偿:用热量:Q2= cmΔt=cm((95+70)/2-70)=cm×12.5
用能:×100%=50%
(4)用能源编辑:用热量:Q3= cmΔtdt
用能:×100%=×100%=70%
总体用能源:Q=50%×70%=35%
节能:100%-35%=65%
